ВПУ сенсорный настольный
Общее описание
Выносной пульт управления (ВПУ) предназначен для оперативного доступа к управлению дорожными контроллерами, контролирующих движение на УДС. С помощью ВПУ ответственный сотрудник может в ручном режиме включать фазы движения на управляемом перекрестке.

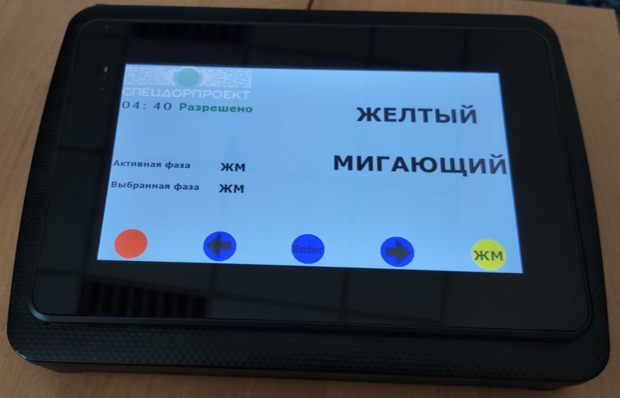

ВПУ сенсорный настольный, оснащено сенсорным экраном, на который выводится информация по активной фазе, а также осуществляется выбор фазы с динамическим отображением направлений выбранной фазы.
Алгоритм работы
ВПУ оснащен декоративной пластиковой крышкой. При считывании RFID ключа занесенного в память считывателя происходит разблокировка экрана (на экране появляется изображение). В энергонезависимую память контроллера заносится событие, состоящее из текущего времени и УИД (уникального идентификационного номера) ключа. На экране отображается номер текущей фазы движения, запрет или разрешение на смену фазы движения, обратный отсчет на блокировку ВПУ. В момент разблокировки ВПУ происходить включение обратного отсчета времени до автоматической блокировки ВПУ. ВПУ будет заблокирован автоматически через настраиваемый промежуток времени 5-30 минут бездействия. Для сброса времени обратного отсчета необходимо поднести к RFID считывателю ключ либо производить какие-либо действия с сенсорным экраном (выбор фаз, подтверждение). При блокировке ВПУ с дорожного контроллера снимается сигнал Ручное управление. На экране с помощью сенсорных кнопок можно выбрать нужную фазу движения и с помощью кнопки подтвердить вывод выбранной фазы движения. При пролистывании фазы движения на экране отображается схема движения.
Технические характеристики
Описание программной и аппаратной части ВПУ
ВПУ состоит из нескольких основных частей сенсорного экрана со встроенной видеоподсистемой и контроллера, RFID считывателя IronLogic CP-Z-2. Контроллер ВПУ представляет собой печатную плату с установленными твердотельными реле и гальванически развязанными оптопарами. Логика работы контроллера производится внутри микроконтроллера stm32f072. Микроконтроллер работает на основе программного обеспечения написанного на языке программирования С. В качестве операционной системы используется операционная система реального времени FreeRTOS. Программное обеспечение обрабатывает поступление входных сигналов формирует выходные сигналы, считывает номера RFID меток записывает номера RFID меток и время считывания в энергонезависимую память.
Контроллер позволяет произвести подключение к ПК с помощью интерфейса USB. С помощью специализированного программного обеспечения возможно считывание лог файлов, содержащихся в энергонезависимой памяти контроллера. Содержание лог файлов дата, время, номер RFID метки разблокировавший ВПУ. Дата, время блокировки ВПУ. RFID считывателя IronLogic CP-Z-2 работает в защищённом режиме.
Настольный ВПУ оборудован крышкой, прикрывающей экран.
Настольный ВПУ оборудован выходами USB позволяющими подключать и заряжать телефоны и/или другую технику.
Описание защищенного режима считыватель IronLogic CP-Z-2
Защита от копирования и несогласованного обслуживания СКУД основывается на предварительной инициализации считывателя “мастер-ключом”, далее с помощью “мастер-ключа” в считыватель может быть добавлены дополнительные ключи УИД (уникальный идентификационный номер) ключа добавляется в память считывателя. После добавления ключей в считыватель передача УИД ключа в контроллер ВПУ только добавленных ключей.
Выносной пульт управления (ВПУ) предназначен для оперативного доступа к управлению дорожными контроллерами, контролирующих движение на УДС. С помощью ВПУ ответственный сотрудник может в ручном режиме включать фазы движения на управляемом перекрестке.
ВПУ сенсорный настольный, оснащено сенсорным экраном, на который выводится информация по активной фазе, а также осуществляется выбор фазы с динамическим отображением направлений выбранной фазы.
Алгоритм работы
ВПУ оснащен декоративной пластиковой крышкой. При считывании RFID ключа занесенного в память считывателя происходит разблокировка экрана (на экране появляется изображение). В энергонезависимую память контроллера заносится событие, состоящее из текущего времени и УИД (уникального идентификационного номера) ключа. На экране отображается номер текущей фазы движения, запрет или разрешение на смену фазы движения, обратный отсчет на блокировку ВПУ. В момент разблокировки ВПУ происходить включение обратного отсчета времени до автоматической блокировки ВПУ. ВПУ будет заблокирован автоматически через настраиваемый промежуток времени 5-30 минут бездействия. Для сброса времени обратного отсчета необходимо поднести к RFID считывателю ключ либо производить какие-либо действия с сенсорным экраном (выбор фаз, подтверждение). При блокировке ВПУ с дорожного контроллера снимается сигнал Ручное управление. На экране с помощью сенсорных кнопок можно выбрать нужную фазу движения и с помощью кнопки подтвердить вывод выбранной фазы движения. При пролистывании фазы движения на экране отображается схема движения.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Количество управляемых фаз, шт. | 16 |
| Напряжение питания, В. | 12-30 |
| Напряжение коммутации фаз, В | 5-24 |
| Разрешение экрана, пикс. | 1024 x 600 |
| Размер экрана активной области экрана, мм | 222.7 x 125.3 мм |
| Тип сенсора | Емкостной |
| Температура эксплуатации | -30…+45°C |
| Тип считывателя | RFID |
| Материал корпуса | АБС пластик |
| USB зарядка | наличие |
| Крышка защиты экран | наличие |
Описание программной и аппаратной части ВПУ
ВПУ состоит из нескольких основных частей сенсорного экрана со встроенной видеоподсистемой и контроллера, RFID считывателя IronLogic CP-Z-2. Контроллер ВПУ представляет собой печатную плату с установленными твердотельными реле и гальванически развязанными оптопарами. Логика работы контроллера производится внутри микроконтроллера stm32f072. Микроконтроллер работает на основе программного обеспечения написанного на языке программирования С. В качестве операционной системы используется операционная система реального времени FreeRTOS. Программное обеспечение обрабатывает поступление входных сигналов формирует выходные сигналы, считывает номера RFID меток записывает номера RFID меток и время считывания в энергонезависимую память.
Контроллер позволяет произвести подключение к ПК с помощью интерфейса USB. С помощью специализированного программного обеспечения возможно считывание лог файлов, содержащихся в энергонезависимой памяти контроллера. Содержание лог файлов дата, время, номер RFID метки разблокировавший ВПУ. Дата, время блокировки ВПУ. RFID считывателя IronLogic CP-Z-2 работает в защищённом режиме.
Настольный ВПУ оборудован крышкой, прикрывающей экран.
Настольный ВПУ оборудован выходами USB позволяющими подключать и заряжать телефоны и/или другую технику.
Описание защищенного режима считыватель IronLogic CP-Z-2
Защита от копирования и несогласованного обслуживания СКУД основывается на предварительной инициализации считывателя “мастер-ключом”, далее с помощью “мастер-ключа” в считыватель может быть добавлены дополнительные ключи УИД (уникальный идентификационный номер) ключа добавляется в память считывателя. После добавления ключей в считыватель передача УИД ключа в контроллер ВПУ только добавленных ключей.
