Опорные конструкции для размещения дорожных знаков
Предлагаем к поставке опорные конструкции для размещения дорожных знаков следующего исполнения:

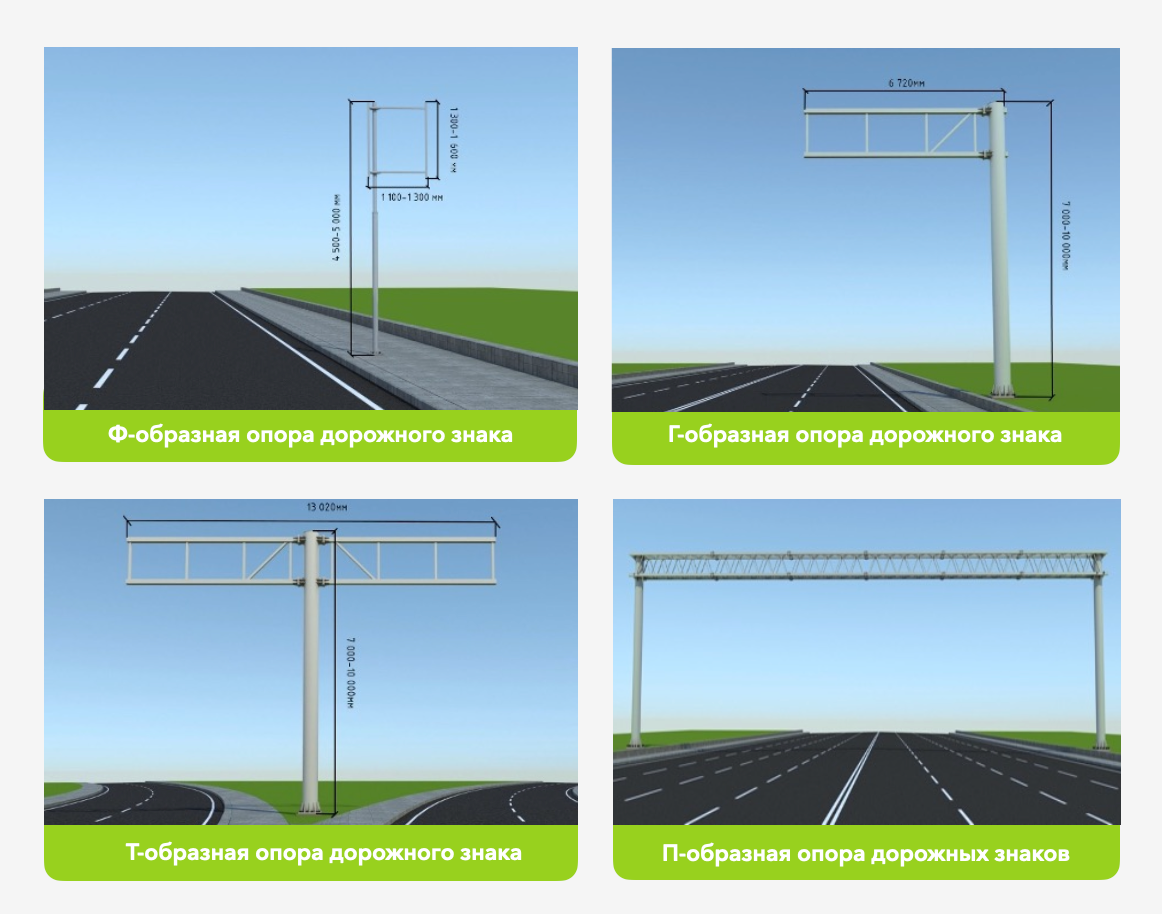

Ф-образная опора дорожного знака
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 4400 до 4700
Габаритные размеры (в сборе) - ширина, мм: 1200
Габаритные размеры (в сборе) - глубина, мм: 200
Количество колонн: 1
Количество вставок в колонну: 1
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 4
Количество рам: 1
Количество заглушек колонны: 1
Количество хомутов для крепления рамы к колонне: 2
Габаритные размеры колонны - высота, мм: 2200
Габаритные размеры колонны - диаметр, мм: 108
Толщина стенки колонны, мм: 5
Габаритные размеры вставки в колонну - высота, мм: 2220
Габаритные размеры вставки в колонну - диаметр, мм: 76
Толщина стенки вставки в колонну, мм: 3,8
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 200
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 200
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 10
Габаритные размеры косынки - высота, мм: 90
Габаритные размеры косынки - ширина, мм: 90
Габаритные размеры косынки - толщина, мм: 5
Габаритные размеры рамы - высота, мм: 1200
Габаритные размеры рамы - ширина, мм: 1040
Габаритные размеры заглушки - диаметр, мм: 76
Габаритные размеры заглушки - толщина, мм: 4
Г-образная опора дорожного знака:
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 9000 до 11000 (тип 1) и от 6700 до 8000 (тип 2)
Габаритные размеры (в сборе) - ширина, мм: от 6500 до 7500 (тип 1) и от 15400 до 15500 (тип 2)
Габаритные размеры (в сборе) - глубина, мм: 750
Количество колонн: 1
Количество ригелей: 1
Количество поясов ригеля: 2
Количество вертикальных стоек ригеля: 3
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество соединительных элементов колонны: 2
Количество косынок на фланце соединительного элемента: 6
Количество монтажных петель: 1
Количество заглушек колонны: 1
Габаритные размеры колонны - высота, мм: В зависимости от типа опоры
Габаритные размеры колонны - диаметр, мм: 426
Толщина стенки колонны, мм: 10
Габаритные размеры ригеля (в сборе) - ширина, мм: В зависимости от типа опоры
Габаритные размеры ригеля (в сборе) - высота, мм: от 2000 до 2200
Габаритные размеры ригеля (в сборе) - глубина, мм: не менее 280
Осевое расстояние между поясами ригеля, мм: от 1500 до 2000
Габаритные размеры пояса ригеля (без учета фланца) - ширина, мм: В зависимости от типа опоры
Габаритные размеры пояса ригеля (без учета фланца) - высота, мм: 120
Габаритные размеры пояса ригеля (без учета фланца) - глубина, мм: 120
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 30
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 160
Габаритные размеры косынки - толщина, мм: 10
Габаритные размеры соединительного элемента (без учета фланца) - длина, мм: 120
Габаритные размеры соединительного элемента (без учета фланца) - ширина, мм: 120
Габаритные размеры соединительного элемента (без учета фланца) - толщина стенки, мм: 5,5
Габаритные размеры петли - высота, мм: 120
Габаритные размеры петли - толщина, мм: 25
Габаритные размеры заглушки - диаметр, мм: 426
Габаритные размеры заглушки - толщина, мм: 6
Т-образная опора дорожного знака:
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 9000 до 11000
Габаритные размеры (в сборе) - ширина, мм: от 12000 до 14000
Габаритные размеры (в сборе) - глубина, мм: 700
Количество колонн: 1
Количество ригелей: 2
Количество поясов ригеля: 4
Количество вертикальных стоек ригеля: 6
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество соединительных элементов колонны: 4
Количество косынок на фланце соединительного элемента: 6
Количество монтажных петель: 1
Количество заглушек колонны: 1
Габаритные размеры колонны - высота, мм: 9000
Габаритные размеры колонны - диаметр, мм: 530
Толщина стенки колонны, мм: 10
Габаритные размеры ригеля (в сборе) - ширина, мм: от 6000 до 6300
Габаритные размеры ригеля (в сборе) - высота, мм: от 2000 до 2200
Габаритные размеры ригеля (в сборе) - глубина, мм: не менее 280
Осевое расстояние между поясами ригеля, мм: от 1500 до 2000
Габаритные размеры пояса ригеля (без учета фланца) - ширина, мм: 6200
Габаритные размеры пояса ригеля (без учета фланца) - высота, мм: 120
Габаритные размеры пояса ригеля (без учета фланца) - глубина, мм: 120
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 30
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 150
Габаритные размеры косынки - толщина, мм: 10
Габаритные размеры соединительного элемента (без учета фланца) - длина, мм: 120
Габаритные размеры соединительного элемента (без учета фланца) - ширина, мм: 120
Габаритные размеры соединительного элемента (без учета фланца) - толщина стенки, мм: 5,5
Габаритные размеры петли - высота, мм: 120
Габаритные размеры петли - толщина, мм: 25
Габаритные размеры заглушки - диаметр, мм: 530
Габаритные размеры заглушки - толщина, мм: 10
П-образная опора дорожных знаков
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 8900 до 10000
Габаритные размеры (в сборе) - ширина, мм: от 17500 до 18000 (тип 1) и от 19000 до 25000 (тип 2)
Габаритные размеры (в сборе) - глубина, мм: 1200
Количество колонн: 2
Количество пяток (основания) колонны/плит основания: 2
Количество косынок для крепления колонны к основанию: 16
Количество заглушек колонны: 2
Количество ферм: 1
количество секций ферм: 2
Количество нижних площадок опирания фермы: 2
Количество верхних площадок опирания фермы: 2
Габаритные размеры колонны - высота, мм: 8900
Габаритные размеры колонны - диаметр, мм: 426
Толщина стенки колонны, мм: 10
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 600
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 600
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 30
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 150
Габаритные размеры косынки - толщина, мм: 15
Габаритные размеры заглушки - диаметр, мм: 426
Габаритные размеры заглушки - толщина, мм: 6
Габаритные размеры фермы (в сборе) - высота, мм: 1200
Габаритные размеры фермы (в сборе) - ширина, мм: от 19000 до 20000
Габаритные размеры фермы (в сборе) - глубина, мм: 1200
Стойка тип 1
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 8500 до 9500
Габаритные размеры (в сборе) - ширина, мм: 500
Габаритные размеры (в сборе) - глубина, мм: 500
Количество колонн: 1
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество монтажных петель: 1
Количество заглушек колонны: 1
Количество кронштейнов для крепления ИЗИП: 2
Габаритные размеры колонны - высота, мм: 9000
Габаритные размеры колонны - диаметр, мм: 273
Толщина стенки колонны, мм: 8
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 500
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 500
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 20
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 95
Габаритные размеры косынки - толщина, мм: 10
Габаритные размеры петли - высота, мм: 140
Габаритные размеры петли - толщина, мм: 25
Габаритные размеры заглушки - диаметр, мм: 273
Габаритные размеры заглушки - толщина, мм: 6
Стойка тип 2
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) – высота: 9260 мм
Габаритные размеры (в сборе) – ширина: 500 мм
Габаритные размеры (в сборе) – глубина: 500 мм
Количество колонн: 1
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество монтажных петель: 1
Количество заглушек колонны: 1
Количество кронштейнов для крепления ИЗИП: 2
Габаритные размеры колонны – высота: 9100 мм
Габаритные размеры колонны – диаметр: 325 мм
Толщина стенки колонны: 8 мм
Габаритные размеры пятки (основания) колонны/плиты основания – длина: 500 мм
Габаритные размеры пятки (основания) колонны/плиты основания – ширина: 500 мм
Габаритные размеры пятки (основания) колонны/плиты основания – толщина: 20 мм
Габаритные размеры косынки – высота: 350 мм
Габаритные размеры косынки – ширина: 95 мм
Габаритные размеры косынки – толщина; 10 мм
Габаритные размеры соединительного элемента (без учета фланца) – длина: - мм
Габаритные размеры соединительного элемента (без учета фланца) – ширина: - мм
Габаритные размеры соединительного элемента (без учета фланца) - толщина стенки: - мм
Габаритные размеры рамы – высота: - мм
Габаритные размеры рамы – ширина: - мм
Габаритные размеры петли – высота: 140 мм
Габаритные размеры петли – толщина: 25 мм
Габаритные размеры заглушки – диаметр: 325 мм
Габаритные размеры заглушки – толщина: 6 мм
Стойка тип 3
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 8500 до 9500
Габаритные размеры (в сборе) - ширина, мм: 500
Габаритные размеры (в сборе) - глубина, мм: 500
Количество колонн: 1
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество монтажных петель: 1
Количество заглушек колонны: 1
Количество кронштейнов для крепления ИЗИП: 2
Габаритные размеры колонны - высота, мм: 9200
Габаритные размеры колонны - диаметр, мм: 426
Толщина стенки колонны, мм: 10
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 30
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 160
Габаритные размеры косынки - толщина, мм: 10
Габаритные размеры петли - высота, мм: 140
Габаритные размеры петли - толщина, мм: 25
Габаритные размеры заглушки - диаметр, мм: 426
Габаритные размеры заглушки - толщина, мм: 6
При необходимости осуществляем корректировку параметров по желанию Заказчика, а также монтаж и демонтаж. Цена на изделия, а также необходимые дополнительные работы предоставляются по запросу.
Ф-образная опора дорожного знака
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 4400 до 4700
Габаритные размеры (в сборе) - ширина, мм: 1200
Габаритные размеры (в сборе) - глубина, мм: 200
Количество колонн: 1
Количество вставок в колонну: 1
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 4
Количество рам: 1
Количество заглушек колонны: 1
Количество хомутов для крепления рамы к колонне: 2
Габаритные размеры колонны - высота, мм: 2200
Габаритные размеры колонны - диаметр, мм: 108
Толщина стенки колонны, мм: 5
Габаритные размеры вставки в колонну - высота, мм: 2220
Габаритные размеры вставки в колонну - диаметр, мм: 76
Толщина стенки вставки в колонну, мм: 3,8
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 200
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 200
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 10
Габаритные размеры косынки - высота, мм: 90
Габаритные размеры косынки - ширина, мм: 90
Габаритные размеры косынки - толщина, мм: 5
Габаритные размеры рамы - высота, мм: 1200
Габаритные размеры рамы - ширина, мм: 1040
Габаритные размеры заглушки - диаметр, мм: 76
Габаритные размеры заглушки - толщина, мм: 4
Г-образная опора дорожного знака:
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 9000 до 11000 (тип 1) и от 6700 до 8000 (тип 2)
Габаритные размеры (в сборе) - ширина, мм: от 6500 до 7500 (тип 1) и от 15400 до 15500 (тип 2)
Габаритные размеры (в сборе) - глубина, мм: 750
Количество колонн: 1
Количество ригелей: 1
Количество поясов ригеля: 2
Количество вертикальных стоек ригеля: 3
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество соединительных элементов колонны: 2
Количество косынок на фланце соединительного элемента: 6
Количество монтажных петель: 1
Количество заглушек колонны: 1
Габаритные размеры колонны - высота, мм: В зависимости от типа опоры
Габаритные размеры колонны - диаметр, мм: 426
Толщина стенки колонны, мм: 10
Габаритные размеры ригеля (в сборе) - ширина, мм: В зависимости от типа опоры
Габаритные размеры ригеля (в сборе) - высота, мм: от 2000 до 2200
Габаритные размеры ригеля (в сборе) - глубина, мм: не менее 280
Осевое расстояние между поясами ригеля, мм: от 1500 до 2000
Габаритные размеры пояса ригеля (без учета фланца) - ширина, мм: В зависимости от типа опоры
Габаритные размеры пояса ригеля (без учета фланца) - высота, мм: 120
Габаритные размеры пояса ригеля (без учета фланца) - глубина, мм: 120
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 30
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 160
Габаритные размеры косынки - толщина, мм: 10
Габаритные размеры соединительного элемента (без учета фланца) - длина, мм: 120
Габаритные размеры соединительного элемента (без учета фланца) - ширина, мм: 120
Габаритные размеры соединительного элемента (без учета фланца) - толщина стенки, мм: 5,5
Габаритные размеры петли - высота, мм: 120
Габаритные размеры петли - толщина, мм: 25
Габаритные размеры заглушки - диаметр, мм: 426
Габаритные размеры заглушки - толщина, мм: 6
Т-образная опора дорожного знака:
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 9000 до 11000
Габаритные размеры (в сборе) - ширина, мм: от 12000 до 14000
Габаритные размеры (в сборе) - глубина, мм: 700
Количество колонн: 1
Количество ригелей: 2
Количество поясов ригеля: 4
Количество вертикальных стоек ригеля: 6
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество соединительных элементов колонны: 4
Количество косынок на фланце соединительного элемента: 6
Количество монтажных петель: 1
Количество заглушек колонны: 1
Габаритные размеры колонны - высота, мм: 9000
Габаритные размеры колонны - диаметр, мм: 530
Толщина стенки колонны, мм: 10
Габаритные размеры ригеля (в сборе) - ширина, мм: от 6000 до 6300
Габаритные размеры ригеля (в сборе) - высота, мм: от 2000 до 2200
Габаритные размеры ригеля (в сборе) - глубина, мм: не менее 280
Осевое расстояние между поясами ригеля, мм: от 1500 до 2000
Габаритные размеры пояса ригеля (без учета фланца) - ширина, мм: 6200
Габаритные размеры пояса ригеля (без учета фланца) - высота, мм: 120
Габаритные размеры пояса ригеля (без учета фланца) - глубина, мм: 120
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 30
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 150
Габаритные размеры косынки - толщина, мм: 10
Габаритные размеры соединительного элемента (без учета фланца) - длина, мм: 120
Габаритные размеры соединительного элемента (без учета фланца) - ширина, мм: 120
Габаритные размеры соединительного элемента (без учета фланца) - толщина стенки, мм: 5,5
Габаритные размеры петли - высота, мм: 120
Габаритные размеры петли - толщина, мм: 25
Габаритные размеры заглушки - диаметр, мм: 530
Габаритные размеры заглушки - толщина, мм: 10
П-образная опора дорожных знаков
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 8900 до 10000
Габаритные размеры (в сборе) - ширина, мм: от 17500 до 18000 (тип 1) и от 19000 до 25000 (тип 2)
Габаритные размеры (в сборе) - глубина, мм: 1200
Количество колонн: 2
Количество пяток (основания) колонны/плит основания: 2
Количество косынок для крепления колонны к основанию: 16
Количество заглушек колонны: 2
Количество ферм: 1
количество секций ферм: 2
Количество нижних площадок опирания фермы: 2
Количество верхних площадок опирания фермы: 2
Габаритные размеры колонны - высота, мм: 8900
Габаритные размеры колонны - диаметр, мм: 426
Толщина стенки колонны, мм: 10
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 600
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 600
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 30
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 150
Габаритные размеры косынки - толщина, мм: 15
Габаритные размеры заглушки - диаметр, мм: 426
Габаритные размеры заглушки - толщина, мм: 6
Габаритные размеры фермы (в сборе) - высота, мм: 1200
Габаритные размеры фермы (в сборе) - ширина, мм: от 19000 до 20000
Габаритные размеры фермы (в сборе) - глубина, мм: 1200
Стойка тип 1
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 8500 до 9500
Габаритные размеры (в сборе) - ширина, мм: 500
Габаритные размеры (в сборе) - глубина, мм: 500
Количество колонн: 1
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество монтажных петель: 1
Количество заглушек колонны: 1
Количество кронштейнов для крепления ИЗИП: 2
Габаритные размеры колонны - высота, мм: 9000
Габаритные размеры колонны - диаметр, мм: 273
Толщина стенки колонны, мм: 8
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 500
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 500
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 20
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 95
Габаритные размеры косынки - толщина, мм: 10
Габаритные размеры петли - высота, мм: 140
Габаритные размеры петли - толщина, мм: 25
Габаритные размеры заглушки - диаметр, мм: 273
Габаритные размеры заглушки - толщина, мм: 6
Стойка тип 2
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) – высота: 9260 мм
Габаритные размеры (в сборе) – ширина: 500 мм
Габаритные размеры (в сборе) – глубина: 500 мм
Количество колонн: 1
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество монтажных петель: 1
Количество заглушек колонны: 1
Количество кронштейнов для крепления ИЗИП: 2
Габаритные размеры колонны – высота: 9100 мм
Габаритные размеры колонны – диаметр: 325 мм
Толщина стенки колонны: 8 мм
Габаритные размеры пятки (основания) колонны/плиты основания – длина: 500 мм
Габаритные размеры пятки (основания) колонны/плиты основания – ширина: 500 мм
Габаритные размеры пятки (основания) колонны/плиты основания – толщина: 20 мм
Габаритные размеры косынки – высота: 350 мм
Габаритные размеры косынки – ширина: 95 мм
Габаритные размеры косынки – толщина; 10 мм
Габаритные размеры соединительного элемента (без учета фланца) – длина: - мм
Габаритные размеры соединительного элемента (без учета фланца) – ширина: - мм
Габаритные размеры соединительного элемента (без учета фланца) - толщина стенки: - мм
Габаритные размеры рамы – высота: - мм
Габаритные размеры рамы – ширина: - мм
Габаритные размеры петли – высота: 140 мм
Габаритные размеры петли – толщина: 25 мм
Габаритные размеры заглушки – диаметр: 325 мм
Габаритные размеры заглушки – толщина: 6 мм
Стойка тип 3
Параметр/Характеристика:
Сборно-сварная конструкция: да
Габаритные размеры (в сборе) - высота, мм: от 8500 до 9500
Габаритные размеры (в сборе) - ширина, мм: 500
Габаритные размеры (в сборе) - глубина, мм: 500
Количество колонн: 1
Количество пяток (основания) колонны/плит основания: 1
Количество косынок для крепления колонны к основанию: 8
Количество монтажных петель: 1
Количество заглушек колонны: 1
Количество кронштейнов для крепления ИЗИП: 2
Габаритные размеры колонны - высота, мм: 9200
Габаритные размеры колонны - диаметр, мм: 426
Толщина стенки колонны, мм: 10
Габаритные размеры пятки (основания) колонны/плиты основания - длина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - ширина, мм: 750
Габаритные размеры пятки (основания) колонны/плиты основания - толщина, мм: 30
Габаритные размеры косынки - высота, мм: 350
Габаритные размеры косынки - ширина, мм: 160
Габаритные размеры косынки - толщина, мм: 10
Габаритные размеры петли - высота, мм: 140
Габаритные размеры петли - толщина, мм: 25
Габаритные размеры заглушки - диаметр, мм: 426
Габаритные размеры заглушки - толщина, мм: 6
При необходимости осуществляем корректировку параметров по желанию Заказчика, а также монтаж и демонтаж. Цена на изделия, а также необходимые дополнительные работы предоставляются по запросу.
